Kuinka valita oikeat pikaliittimet? Ammattilaisen opas

Pikaliittimien valinta voi tuntua haastavalta laajan valikoiman ja teknisten vaatimusten vuoksi. Tässä kattavassa oppaassa käsittelemme kaikki keskeiset tekijät, jotka sinun tulee huomioida valitessasi oikeat pikaliittimet käyttötarkoitukseesi.

Mitä ovat pikaliittimet ja mihin niitä käytetään?

Pikaliittimet ovat mekaanisia komponentteja, jotka mahdollistavat nopean ja turvallisen tavan yhdistää tai irrottaa erilaisia letkuja ja putkia ilman työkaluja. Nämä koostuvat tyypillisesti kahdesta osasta:

1. Pistokeosa (uros)
2. Runko-osa (naaras)

Yleisimpiä käyttökohteita

Pikaliittimien valinnassa huomioitavat pääkohdat

1. Käyttöolosuhteet

Maksimikäyttöpaine

• Hydrauliikkakäyttö: Alle 350 bar
• Korkeapainekäyttö: Jopa 1500 bar
• Jäähdytyskäyttö: Alle 25 bar. Yleensä lähempänä 10 bar.
• Muoviset: Yleensä alle 10 bar.

Toimintalämpötila

• Huomioitava varsinkin, jos käyttölämpötila on alle -30 °C tai yli +120 °C. Tällöin tulee huomioida varsinkin tiivisteen kestävyys.
• Metallit kestävät hyvin erilaisia lämpötiloja. Muovit kestävät huonosti sekä todella matalia että todella alhaisia lämpötiloja.

Virtausmäärä

• Virtausmääriä verratessa on hyvä huomioida, että eri valmistajat ilmoittavat virtausmäärät eri tavalla. Yleisesti ottaen virtausmäärä ilmoitetaan litroina per minuutti (lpm) 1 barin painehäviöllä. Tämä tarkoittaa sitä, että jos virtausmääräksi on ilmoitettu 100 lpm 1 barin painehäviöllä, järjestelmästä häviää 1 bar painetta, jos pikaliittimen läpi virtaa nestettä 100 litraa minuutissa.
• Yleensä fyysisiltä ulkomitoiltaan suurempi kokoiset pikaliittimet mahdollistavat suuremman virtauksen.
• Virtausta hidastaa pikaliittimien sisällä oleva sulkuventtiili. Jos sulkuventtiilille ei ole tarvetta, kannattaa harkita pikaliittimiä ilman sulkuventtiiliä eli ns. läpivirtausmallinen, esim. Hansen ST-sarja.

Ympäristön olosuhteet (sisä-/ulkokäyttö)

2. Väliaine

Varmista, että pikaliittimet soveltuvat käytettävälle väliaineelle.

Vesi ja jäähdytysnesteet

• Parhaimmat materiaalit vedelle ja jäähdytysnesteille ovat messinki, ruostumaton teräs tai muovi.
• Jos väliaineena on jäähdytysneste, esimerkiksi vesiglykoli, käytetään yleensä EPDM-tiivistettä.

Hydrauliikkaöljy

• Eniten käytetty materiaali hydrauliikkakäytössä on teräs. Ruostumaton teräs voi olla myös vaihtoehto, jos ulkoiset tekijät ovat haastavat, esimerkiksi meri-ilmasto.
• Tiivisteenä yleensä nitriilikumi (NBR, Buna-N) tai FKM (Viton).

Paineilma

• Yleisimmin paineilmasovelluksissa käytetään pikaliittimiä, jotka ovat materiaaliltaan joko messinkiä tai terästä.

Kemikaalit ja liuottimet

• Huomioi sekä pikaliittimen että tiivisteen materiaali.
  Yleensä käytetään joko ruostumatonta tai haponkestävää terästä. Myös muovi kestää hyvin erilaisia kemikaaleja.
• Tiivisteenä yleensä EPDM tai FFKM
• Vaikeiden kemikaalien kanssa toimiessa, suosittelemme ottamaan yhteyttä meihin oikean liittimen valitsemiseksi

3. Materiaalivalinnat

Valitse käyttötarkoitukseen sopiva materiaali:

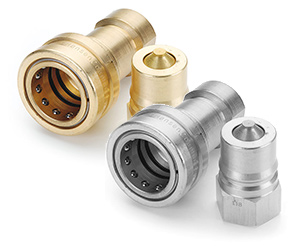

• Teräs hydrauliikkakäyttöön
• Messinki yleiskäyttöön ja paineilmasovelluksiin
• Ruostumaton ja haponkestävä teräs vaativiin olosuhteisiin ja kemikaaleille

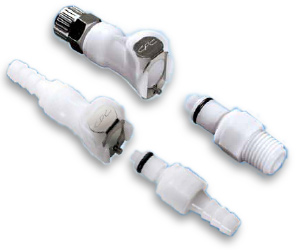

• Muovi kevyeen käyttöön ja kustannustehokkuutta vaativiin kohteisiin
• Tiivistemateriaalit: NBR, FKM, EPDM tai FFKM väliaineesta riippuen. Katso lisätietoa tiivisteen valintaoppaasta.

4. Tekniset ominaisuudet

Huomioi seuraavat tekniset ominaisuudet:

• Liitinkoko ja virtauskapasiteetti
• Painehäviö
• Kytkentä- ja irrotusvoimat
• Lukitusmekanismi
• Sulkuventtiili


  Onko tarvetta, että väliaineen virtaus pysähtyy, kun pikaliittimet irrotetaan toisistaan?
  Vaihtoehtoina on, että molemmat puolet sulkeutuvat, vain toinen puoli sulkeutuu tai että venttiileitä ei ole ollenkaan eli ns. läpivirtauspikaliiitin.

Yleisimmät virheet pikaliittimien valinnassa

1. Alimitoitettu virtauskapasiteetti
2. Väärä materiaalivalinta
3. Puutteellinen paineen huomiointi
4. Käyttölämpötilan unohtaminen

Yhteenveto ja tarkistuslista

Ennen lopullista valintaa, varmista vielä:

• Tekniset arvot vastaavat käyttötarvetta
• Materiaalit soveltuvat väliaineelle
• Liitinkoko on riittävä halutulle virtaukselle

Oikeiden pikaliittimien valinta on kriittinen tekijä järjestelmän toimivuuden kannalta. Huolellisella suunnittelulla ja tarpeiden kartoituksella varmistat, että valittu pikaliittimet täyttävät kaikki käyttökohteen vaatimukset ja tarjoavat luotettavan toiminnan pitkäksi aikaa.

Heräsikö kysyttävää?

Välillä saattaa olla vaikeaa löytää oikeat pikaliittimet, jotka soveltuvat käyttötarkoitukseesi. Ota yhteyttä asiantuntevaan myyntitiimiimme, niin voimme keskustella tarkemmin juuri teidän tarpeisiinne sopivista ratkaisuista.

Päivitetty: 12/2024
